示波器

发布时间：2014-03-13  来源：

R&S数字示波器 RTO系列

传统示波器只在采集周期的0.5%时间里捕获信号，剩余的大量时间被用来存储、处理和显示数据，在这期间，出现任何异常信号是检测不到的。为了解决这一问题，罗德与施瓦茨公司将捕获信号的时间加长了20倍，使之提高到采集周期的10%。特殊设计的ASIC以前所未有的速度实时处理数字测量信号，因此， R&S RTO 每秒钟可以处理一百万个波形。即便在如此高的获取速率，用户仍然可以使用所有的设置选项和分析功能，并且不会降低测量速度。

罗德与施瓦茨公司的示波器采用了新的触发系统。传统的模拟触发系统，由于模拟触发和数字信号获取采用不同的路径，因此存在时间和幅度偏移，从而限制了示波器的精度。R&S RTO全球首次使用纯数字的触发系统，触发和获取的数据共用信号路径和相同的时基，因此，触发抖动极低，触发信号精准。此外，数字触发系统可以在一个触发事件之后立刻响应下一个触发，模拟触发系统再次触发时需要的准备时间在数字触发系统中不需要，因此不会漏检信号故障。

特别设计的单核A/D转换器进一步保证了R&S RTO的高精度。采样率高达每秒10 Gsamples。为了达到高采样率，传统的方法是利用多个慢速A/D转换器并行工作，并加上时间偏移来重构信号。由于这几个A/D转换器的特性不完全相同，因此在重构时会出现不匹配的现象。相反，罗德与施瓦茨公司采用单核设计，其8位模数转换器有效位可以高达7位，因此动态范围很高，信号失真极小，固有噪声极低。

罗德与施瓦茨公司的示波器采用触摸屏设计，操作简捷，使用方便。半透明的对话框、可移动的测试窗口、可配置的工具栏和波形预览图标，使得用户可以快速、高效地完成测量任务，即使是复杂的测试也不例外。10.4英寸触摸屏，R&S RTO很好地实现了易用和轻便的折衷。

除了示波器，罗德与施瓦茨公司还提供有源和无源探头。其有源探头不仅测试性能优越，而且还具有两个突出优点：一是在探头上的微型按钮，可以被预设成各种不同的功能来直接控制示波器； 二是探头电压表(R&S ProbeMeter)，它把电压表集成在探头内部，无论当前示波器通道如何设置，都可以精确快速地测量供电电压或者操作点的直流电压。

罗德与施瓦茨公司目前可以提供2通道和4通道的R&S RTO示波器，带宽可以是1 GHz和2 GHz，同时也能提供配套使用的有源和无源探头。

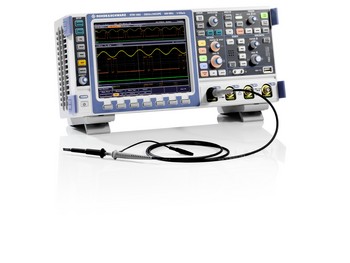

R&S示波器RTM系列

从产品研发到维修实验室，罗德与施瓦茨公司的通用示波器R&S RTM都是任何测量任务的首选。500 MHz带宽，5 Gsample/s的采样率，8 Msample的采样深度，使得该系列紧凑型示波器具有优异的性能。广泛的应用范围，使得它们成为低时钟率模拟和数字电路测试与调试的理想选择。极低的固有噪声、即使在最高灵敏度时仍具备的全带宽测量，确保了信号的高保真度和结果的可靠性。为了让用户全身心投入测试与测量任务，R&S RTM示波器最大限度的提供了操作方便性：控制单元（按键和显示）按颜色编码，扁平菜单结构和卓越的8.4英寸XGA TFT 彩色显示屏。RTM结构紧凑，节省空间，在同类产品中体积最小、重量最轻。

罗德与施瓦茨公司的通用示波器 R&S RTM 为客户提供合理的价格和优异的性能。该示波器提供精确的信号显示、即便是长序列仍具有极高的时间分辨率，以及用于快速信号分析和方便操作的工具。噪声极低的前端和A/D转换器使得用户即使在最小垂直分辨率也可以进行精确的测量。R&S RTM可以在没有任何带宽限制和软件缩放的前提下提供1 mV/div的最大输入灵敏度，因此可以提供极高的垂直分辨率。

R&S RTM示波器设计的最初理念就是符合每日工作的需要。RTM操作便捷，使用方便，这要归功于用颜色编码的控制单元、扁平的菜单结构和常用功能的专用按键。通过出色的、高分辨率的8.4英寸显示屏，用户可以看到最小的信号细节。对信号进行详细评估的分析工具很容易被找到，而快速测量(QuickMeas) 功能使得只需一次按键就可以在当前信号波形上显示主要测量值，包括正峰值电压、负峰值电压、上升时间、下降时间和均值电压等。并且测试结果持续更新。缩放功能、事件标记、光标测量、FFT功能、模板测量和温度颜色等都有助于排查故障。

R&S RTM示波器还配有无源和有源探头。除了出色的测量性能之外，有源探头还有两个创新点：一是探头上的微型按钮，可以预设成各种功能来直接控制示波器；二是探头电压表(R&S ProbeMeter)，探头内集成的电压表可以用来精确测量直流电压。无论示波器基本单元的通道如何设置，该电压表都可以快速检测供电电压或者操作点的电压。

罗德与施瓦茨公司现在可以为客户提供测量带宽500 MHz，2通道和4通道的示波器R&S RTM，以及与其配套使用的无源和有源探头。
